模壳焙烧炉是用于对模壳进行焙烧处理的设备，其结构设计和硅酸铝纤维保温层的应用都是为了提高焙烧效率和能源利用率。以下是对模壳焙烧炉结构和硅酸铝纤维保温层的详细介绍：
一、模壳焙烧炉根据加热源的不同，可以分为以下几类：
- 电加热模壳焙烧炉：电加热模壳焙烧炉通过电热元件（如电阻丝、硅碳棒、硅钼棒等）将电能转化为热能，用于加热炉膛内的模壳。这类焙烧炉通常具有温度控制精度高、操作简便、无环境污染等优点。适用于对温度控制要求严格、生产环境要求清洁的精密铸造生产。
- 燃气加热模壳焙烧炉：燃气加热模壳焙烧炉使用天然气、液化石油气等燃气作为燃料，通过燃烧产生的高温气体对模壳进行加热。这类焙烧炉通常具有加热速度快、热效率高、运行成本较低等特点。但需要注意燃气燃烧产生的废气排放和安全问题。
- 燃油加热模壳焙烧炉：燃油加热模壳焙烧炉使用柴油、重油等燃油作为燃料，通过燃烧产生的高温气体进行加热。这类焙烧炉的加热原理与燃气加热炉相似，但使用的燃料不同。同样需要注意废气排放和安全问题。
- 微波加热模壳焙烧炉：微波加热模壳焙烧炉利用微波能量直接对模壳进行加热，无需通过介质传导热量。这类焙烧炉具有加热速度快、加热均匀、节能高效等优点。但微波加热技术相对复杂，设备成本较高。
- 热风循环模壳焙烧炉：热风循环模壳焙烧炉通过热风循环系统将热风送入炉膛内，对模壳进行加热。这类焙烧炉通常具有加热均匀、温度控制稳定等特点。适用于大规模、连续生产的精密铸造企业。

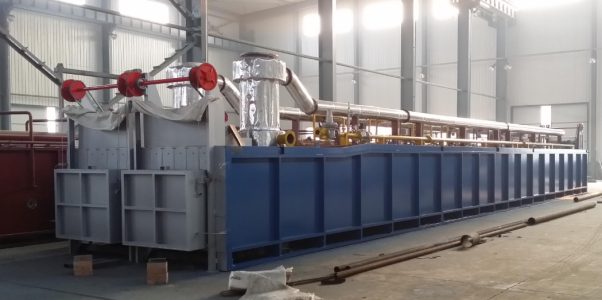

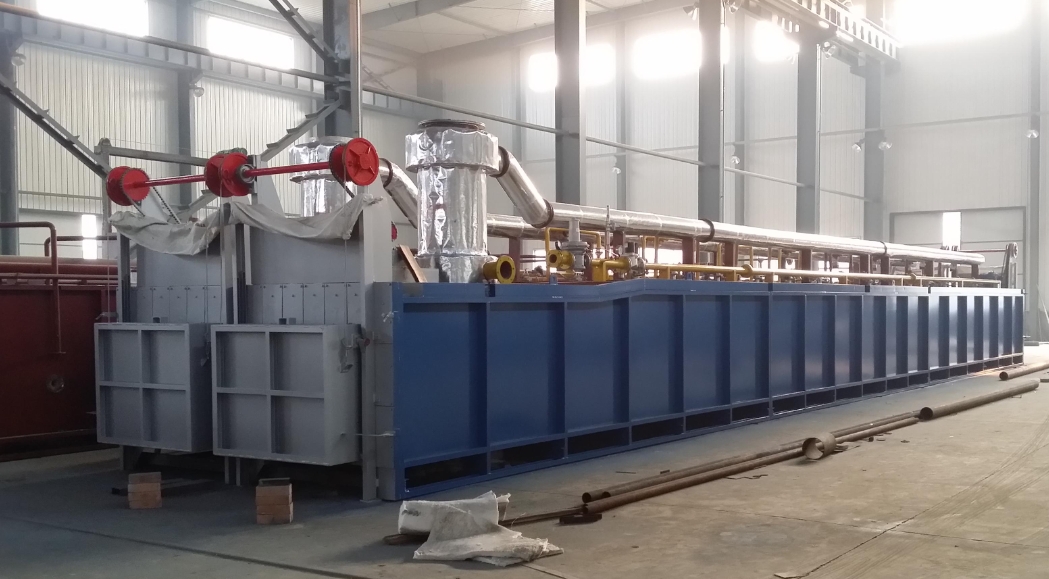

二、模壳焙烧炉结构
模壳焙烧炉通常由以下几个主要部分组成：
- 炉体：炉体是焙烧炉的主体结构，通常由高强度、耐腐蚀的钢材焊接而成。炉体内部设有燃烧室和加热元件，用于提供焙烧所需的热量。
- 炉门：炉门用于密封炉体，防止热量散失和外界空气进入。炉门通常采用侧开式设计，方便操作，并配备有密封装置，确保炉门与炉体之间的紧密贴合。
- 台车：台车是用于承载模壳进行焙烧的装置，其骨架由大型工字钢、槽钢、角钢及厚钢板等组合焊接而成，以确保承重能力和稳定性。台车面上铺设有耐火材料，用于承受高温和保护模壳。
- 燃烧系统：燃烧系统包括燃烧器和燃料供应系统，用于提供焙烧所需的热量。燃烧器通常采用高效、节能的设计，能够确保热量均匀分布在炉膛内。
- 排烟系统：排烟系统用于排放炉膛内产生的废气，保持炉膛内的清洁和适宜的气氛。排烟系统通常包括排烟管道、风机和烟囱等部件。
三、硅酸铝纤维保温层
硅酸铝纤维是一种高性能的保温材料，具有优异的隔热性能和耐高温性能。在模壳焙烧炉中，硅酸铝纤维保温层通常应用于炉体、炉门和台车等关键部位，以提高焙烧炉的保温效果。
硅酸铝纤维保温层的主要特点包括：
- 优异的隔热性能：硅酸铝纤维具有极低的导热系数，能够有效阻止热传递，减少热量散失，提高炉膛内的温度均匀性和稳定性。
- 耐高温性能：硅酸铝纤维能够在高温环境下长期保持性能稳定，不易老化、变形或熔化，确保保温层在长时间的高温焙烧过程中仍能有效发挥作用。
- 优良的化学稳定性：硅酸铝纤维对大多数化学介质都具有良好的耐腐蚀性，能够在复杂的工作环境下保持性能稳定。
在模壳焙烧炉中应用硅酸铝纤维保温层可以带来以下好处：
- 提高焙烧效率：硅酸铝纤维保温层能够减少热量散失，提高炉膛内的温度均匀性和稳定性，从而加快模壳的焙烧速度和提高焙烧质量。
- 降低能耗：由于硅酸铝纤维保温层具有优异的隔热性能，能够减少热量的损失，从而降低焙烧炉的能耗和运营成本。
- 延长设备使用寿命：硅酸铝纤维保温层能够有效保护炉体、炉门和台车等关键部位免受高温侵蚀和腐蚀，延长设备的使用寿命。
总之，模壳焙烧炉的结构设计和硅酸铝纤维保温层的应用都是为了提高焙烧效率和能源利用率。通过合理的结构设计和选用高性能的保温材料，可以确保模壳焙烧炉在高效、节能和稳定的状态下运行。
